RTO蓄熱式焚燒設備(Regenerative Thermal Oxidizer，簡稱RTO)是一種用于處理中高濃度有機廢氣的環保設備。RTO蓄熱式焚燒設備是在高溫下將廢氣中的有機物（VOCs)氧化分解為二氧化碳和水，從而達到凈化廢氣目的，并回收廢氣分解時所釋放出來的熱量，三室RTO廢氣分解效率達到99%以上，熱回收效率達到95%以上，可根據客戶實際需求，選擇不同的熱能回收方式和切換閥方式。

蓄熱體是RTO蓄熱式焚燒設備實現蓄熱功能的核心組成單元，在整套RTO蓄熱式焚燒設備中起到至關重要的作用。那作為核心組成單元，蓄熱體的具體功能是怎樣的，該采用什么材質？在應用過程中又有什么注意點呢？今天天浩洋環保小編帶你一起來了解。

1.蓄熱體的功能

蓄熱體的功能即作為一個換熱器，其作用是當冷的廢氣通過熱的蓄熱體時,蓄熱體將儲存的熱量釋放，使廢氣加熱到所需的預熱溫度而蓄熱體本身被冷卻（冷周期）；預熱后的氣體進入燃燒室，經反應后熱的凈化廢氣通過冷的蓄熱體時，蓄熱體吸收凈化氣體的熱量，使氣體冷卻而蓄熱體本身被加熱(熱周期)。

2.蓄熱體的材質選擇

一般來說，蓄熱體的材料主要有陶瓷和金屬兩種，金屬類蓄熱體如鋼、鋁等材料只能用于低溫或中溫場合。而RTO設備的操作溫度較高，因此不能使用金屬材料；而陶瓷材料具有優良的耐高溫、抗氧化、耐腐蝕等特點以及機械強度好、價廉等優點，性能滿足RTO設備的要求，所以目前RTO普遍采用陶瓷材料作為蓄熱體。

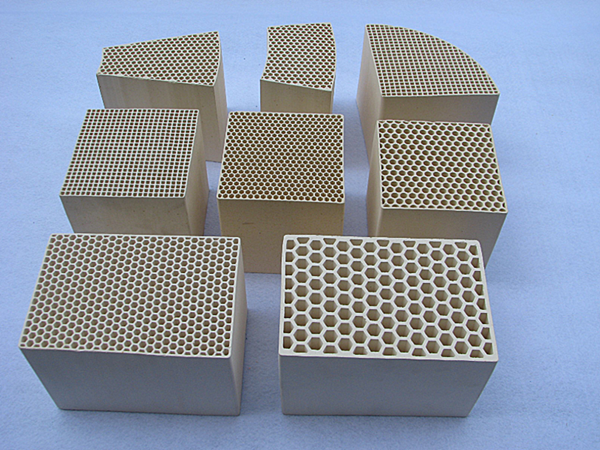

目前常用的蓄熱體包括散堆材料（顆粒填料，如矩鞍環）和規整填料（如蜂窩填料和板波紋填料）。為了降低床層阻力，目前在RTO設備中大多采用規整填料，特別是蜂窩狀陶瓷蓄熱體，蜂窩陶瓷蓄熱體與其它蓄熱體（如陶瓷球等）相比具有比表面積大、阻力損失小、熱脹冷縮系數小、抗熱性能好等特點。陶瓷蜂窩填料一般做成尺寸150mm×150mm×150mm或150mm×150mm×300mm 的柱狀蓄熱體，并整砌于 RTO 的蓄熱室中。

3.使用蓄熱體的注意點

(1)在陶瓷蜂窩體材料的選用上，不應一味追求含鋁量。含鋁量越高，耐火度越高，但抗熱震性卻越差。在同一蓄熱室內最好采用二種材料，由爐內方向至爐外方向依次采用剛玉、莫來石、堇青石質(或相近材質)，達到抗熱震性和耐火度的最佳優化。

(2)在實際生產中，應嚴格控制空燃比，減小鋼坯的氧化燒損，控制氧化亞鐵的生成量，進而阻止氧化亞鐵被吸入蓄熱燒嘴內，造成蜂窩體的損壞。

(3)天然氣的不完全燃燒，將在蓄熱體內進行二次燃燒，造成蜂窩體損壞。設計燒嘴時，應充分考慮兩噴口的角度、距離及兩股射流的動量比。同時控制空燃比，保證天然氣完全燃燒。這樣在蜂窩體內，就不存在二次燃燒的問題。(4)陶瓷蜂窩體孔距及壁厚的選擇要合適。孔眼采用兩種形式，靠近爐膛部位第一層采用大孔厚壁結構，其余采用小孔薄壁結構。不能為了追求比表面積大，選用過于細小的孔眼結構，影響強度并且容易堵塞。每層蜂窩體之間留有部分間隙(弧面連接)，使氣流通暢，避免灰塵堵塞。根據孔距與壁厚的大小選擇合適的換向時間。較長的換向時間對換向閥等關鍵設備的使用壽命有利。

RTO蓄熱焚燒設備適用于化工、涂裝、塑料、橡膠、制藥、印刷、家具、紡織印染、涂布、涂料、半導體制造、新材料、新能源等行業產生中高濃度大風量有機廢氣處理，可處理有機物質種類包括苯類、酚類、醛類、酮類、醚類、酯類、醇類、烷類、烴類等。
